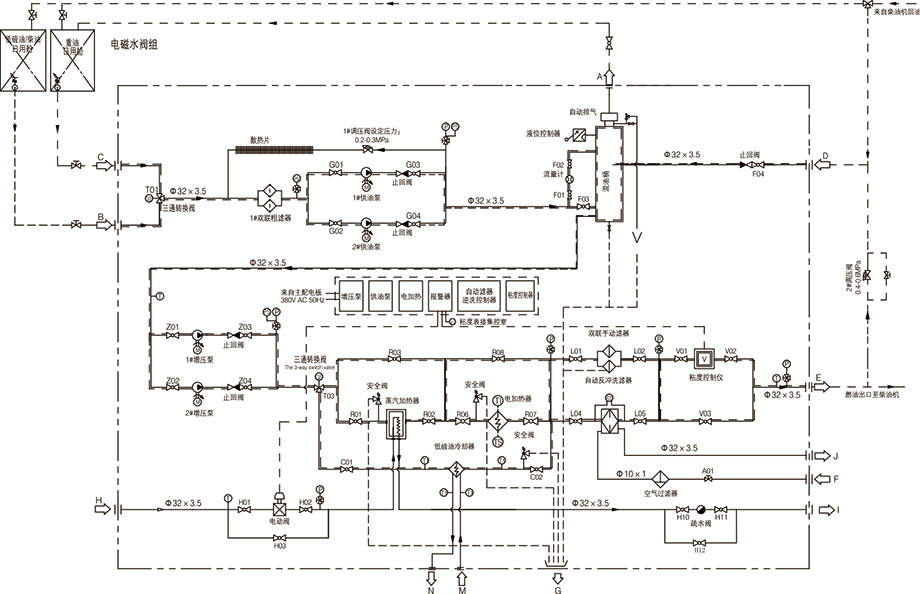

系統原理圖

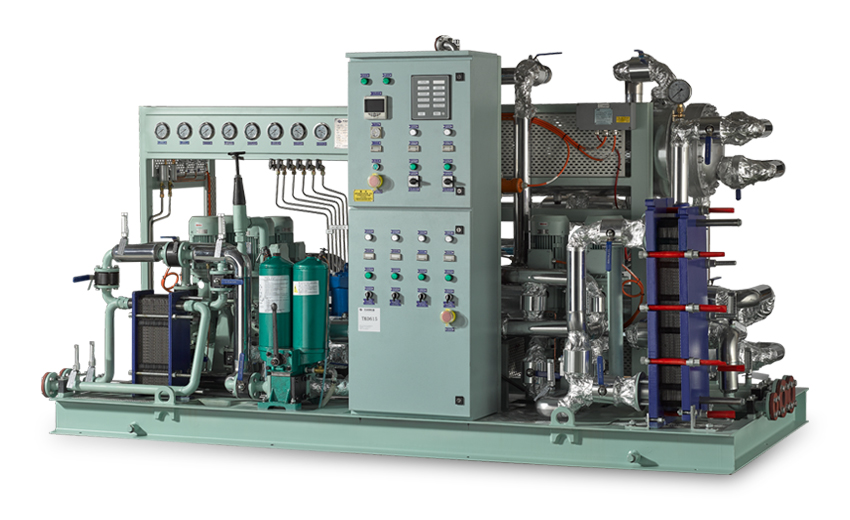

供油單元模塊
供油單元是服務于柴油機的燃油供給系統，控制燃油進機粘度、溫度，保證柴油機燃油供給壓力，改善重質燃油質量，達到燃油的最佳燃燒效能，從而提高柴油機使用壽命。燃油系統由粗濾器、供給泵、自清濾器、流量計、混油桶，再經燃油增壓泵加壓、燃油加熱器加熱、粘度計檢測粘度，然后通過粘度信號檢測反饋，自動控制燃油進入柴油機的最佳燃燒狀態。此單元具有自動化控制，集運行、顯示、報警及遠程控制功能為一體的成熟產品。
? 簡單靈活的安裝

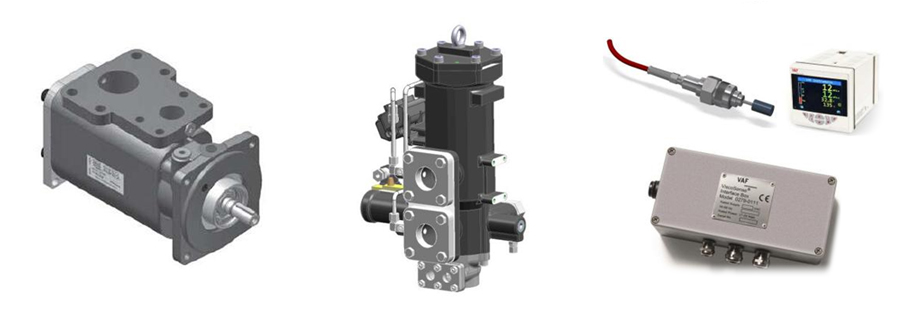

? 組件、連接件和控制設備可預先安裝
? 合理布局，可輕松操作所有組件
? 單塊控制面板同時融合了控制和監視功能
? 易于集成，完全實現遠程控制
燃油供油單元接口表
| 代號 |
名稱 |
通徑 |
| A |
排氣至日用柜 |
DN25 |
| B |
柴油/低硫油入口 |
DN32 |
| C |
重油入口 |
DN32 |
| D |
回油口 |
DN25 |
| E |
燃油出口 |
DN25 |
| F |
壓縮空氣入口 |
DN8 |
| G |
集油盤排污口 |
G3/4″ |
| H |
熱源入口 |
DN25 |
| I |
熱源出口 |
DN25 |
| J |
濾器排污口(至燃油溢油艙） |
DN25 |
| M |
低溫淡水入口 |
DN32 |
| N |
低溫淡水出口 |
DN32 |
供油單元參數表
| 型號 |
發動機功率 |
供油泵 |
增壓泵 |
供油量 |
外形尺寸 |
| HY-01SS |
2000KW以下 |
1.1m3/h |
1.5m3/h |
～500L/h |
2200×1300×1700mm |
| HY-02SS |
2000—4000KW |
1.5m3/h |
2.5m3/h |
～900L/h |
2400×1300×1700mm |
| HY-03SS |
4000—5000KW |
2.5m3/h |
4.0m3/h |
～1200L/h |
2600×1500×1800mm |
| HY-04SS |
6000—1000KW |
3.3m3/h |
6.0m3/h |
～2000L/h |
3000×1600×1800mm |
| HY-**SS |
10000KW |
根據設計要求需要 |
